スライドウェイ NV形 / 日本ベアリング
2024.09.27
日本ベアリングよりスライドウェイ NV形のご紹介です。
本製品は、精密ローラーを使用した非循環方式の直線運動軸受です。
高精度を必要とされる光学機器や計測器で主に使用されます。

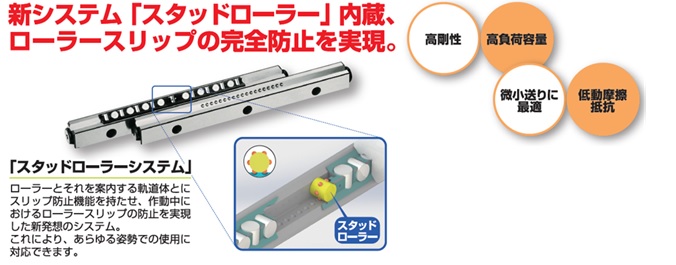

新システム「スタッドローラー」内蔵！
精密研削加工された軌道台とRリテーナーのスタッドローラーを内蔵することにより、
作動中における軌道台と転動体のスリップ防止を実現しました。

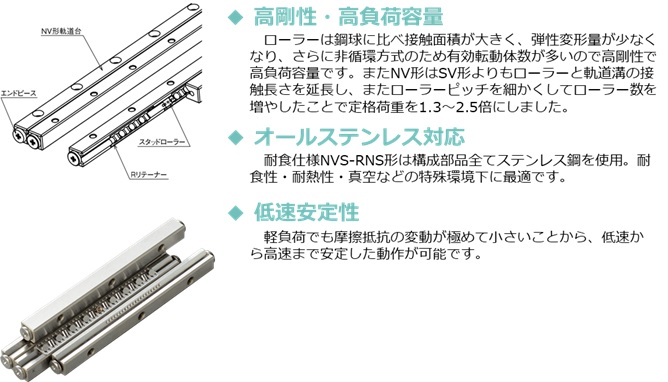

構造と特長
ローラースリップ防止機能のついた非循環方式の直線運動軸受です。
従来型では難しかった昇降・タクトの早い動作に適しています。

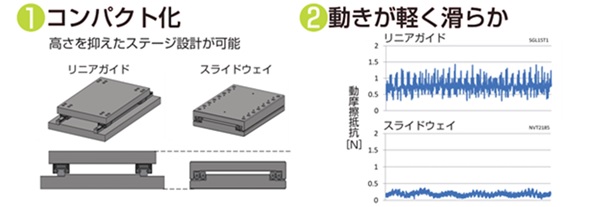

リニアガイドからスライドウェイへの変更メリット
◆レイアウト次第で、ガイド仕様よりコンパクト化や剛性向上が狙える。
◆動きがガイドより軽く滑らか。
◆ローラーが循環しないため低騒音。
◆ウェービングが発生しない。

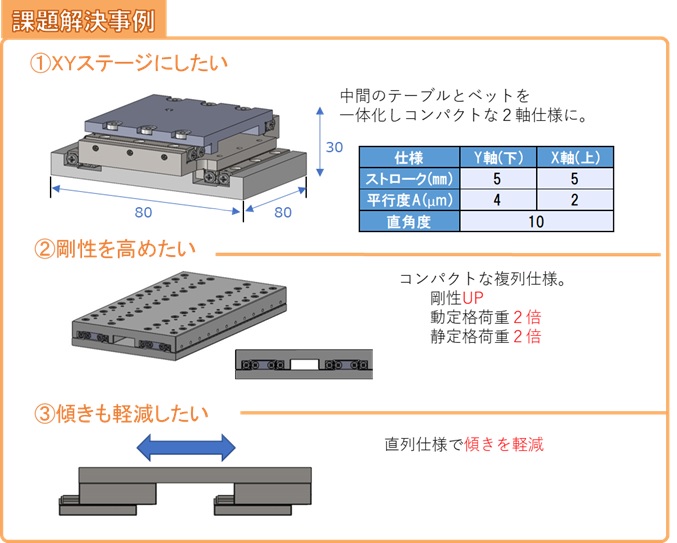

課題解決事例
