リンク式カップリング シュミットのご紹介

2023.02.27

平素よりお世話になっております。

三木プーリ(株)より、
リンク式カップリング <シュミット>
のご紹介です。

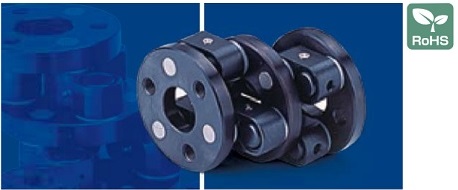

軸心違いでの動力伝達をコンパクトに実現するカップリング

スプラインシャフトなどで構成されてきた軸心違いの動力伝達において、
コンパクトで効率のよい動力伝達を実現します。

さらにNSSモデルについては、単に軸心違いでの動力伝達が可能なだけでなく、
回転中の軸の平行移動も広範囲で可能です。

動作原理

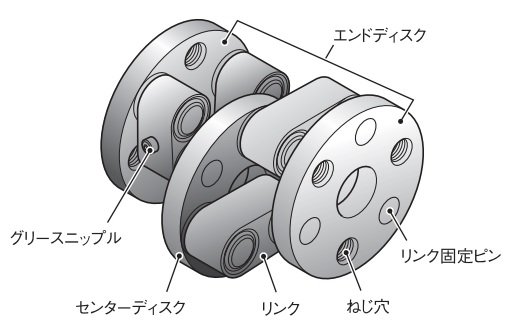

シュミットカップリングは、リンクのクランクモーションを利用した軸心違い継手です。
一方のエンドディスクに入力された動力は、
リンクとセンターディスクを介して他方のエンドディスクに伝達されます。
ベアリングでのわずかな摩擦損失を除き、
回転速度・トルク共に駆動側エネルギーが確実に従動側に伝達されます。

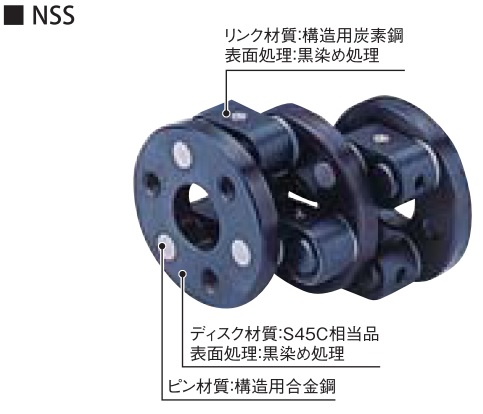

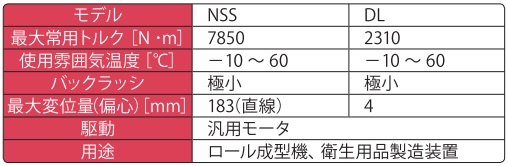

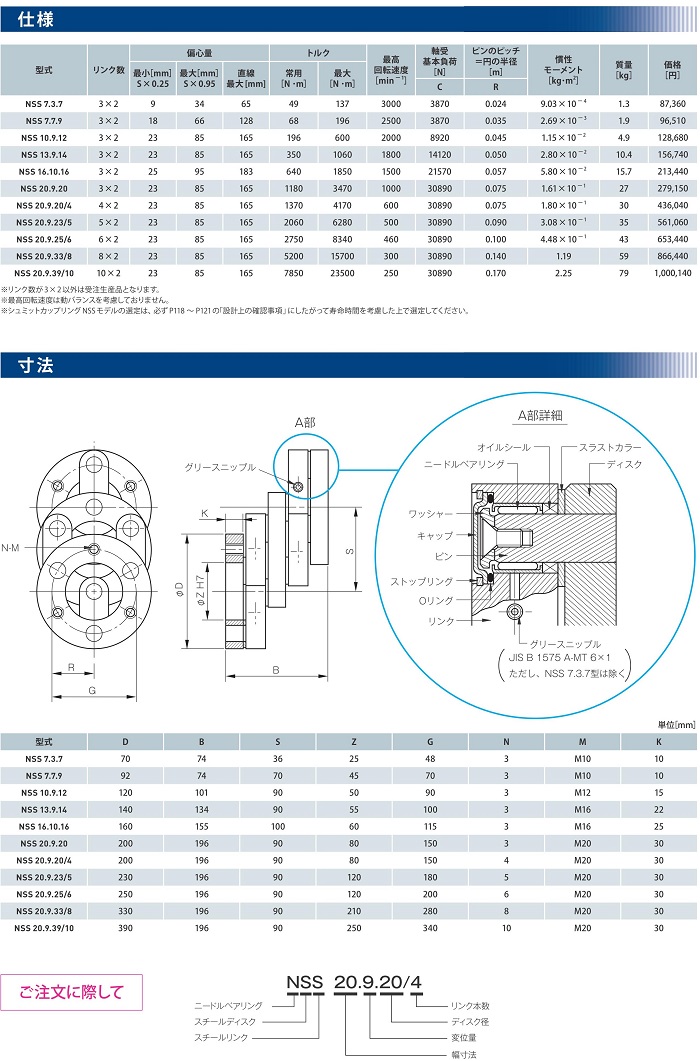

NSSモデル

取扱い上の注意や選定手順等は必ずカタログをご確認ください。

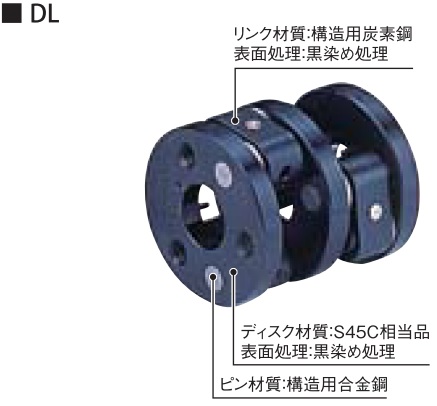

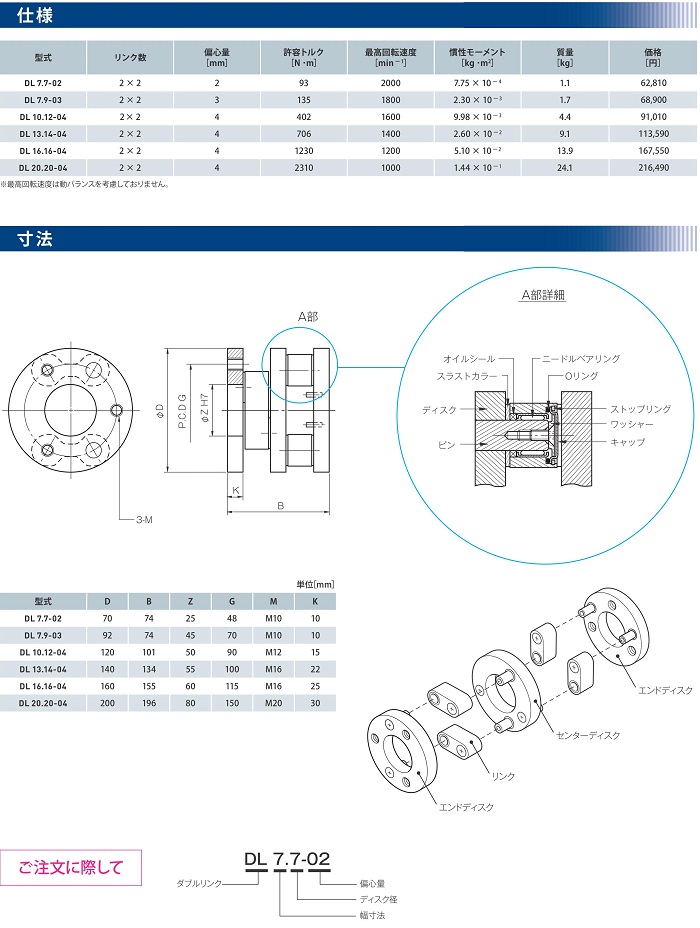

DLモデル

取扱い上の注意や選定手順等は必ずカタログをご確認ください。
