ハンマーキャスター（静タイプ） 320BEA/313BEA
2023.07.06

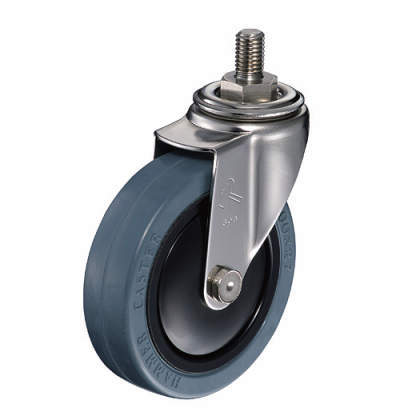

320BEA-FR100
-

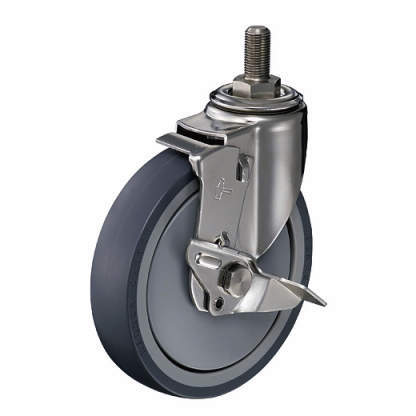

313BEA-UZ125
耐蝕性、耐水性に優れたオールステンレス製！
・耐蝕性・耐水性に優れ、旋回時・走行時に発生する騒音を軽減した「静」機構のねじ込みオールステンレスキャスターです。
・旋回部と車輪軸受部にラジアルボールベアリングを採用しました。
・新タイプのストッパー機構を採用することで従来に比べ軽い力でストッパー操作が可能になりました。
・車輪は樹脂製ホイールカバー付きです。
・420BEA／413BEA-100mm・125mmのオールステンレスキャスターです。
<使用例>
クリーンルーム・医療関係及び厨房等で騒音・錆及び腐蝕をきらう環境で使用される機器等に最適です。
共通仕様
| 本体 | オールステンレスキャスター |
|---|
詳細仕様
- 仕様
| 型式 | タイプ | 使用車輪 | 車輪記号 | 車輪径 D (mm) |
車幅 (mm) |
許容荷重 1個 (daN) |
取付高 H (mm) |
ねじ T (mm) |
軸長 L (mm) |
偏心 E (mm) |
旋回半径 (mm) |
車軸固定方法 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 320BEA-FR100 | 旋回式 | ゴム車輪 | 434S0E-FR100 | 100 | 27 | 50 | 126 | M12×1.75 | 20 | 32 | 83 | ナット |
| 320BEA-FR125 | 旋回式 | ゴム車輪 | 434S0E-FR125 | 125 | 27 | 60 | 152 | M12×1.75 | 20 | 34 | 98 | ナット |
| 320BEA-UZ100 | 旋回式 | ウレタン車輪(熱可塑性) | 434S0E-UZ100 | 100 | 27 | 60 | 126 | M12×1.75 | 20 | 32 | 83 | ナット |
| 320BEA-UZ125 | 旋回式 | ウレタン車輪(熱可塑性) | 434S0E-UZ100 | 125 | 27 | 70 | 152 | M12×1.75 | 20 | 34 | 98 | ナット |
| 313BEA-FR100 | 旋回式ストッパー付 | ゴム車輪 | 434S0E-FR100 | 100 | 27 | 50 | 126 | M12×1.75 | 20 | 32 | 83 | ナット |
| 313BEA-FR125 | 旋回式ストッパー付 | ゴム車輪 | 434S0E-FR125 | 125 | 27 | 60 | 152 | M12×1.75 | 20 | 34 | 98 | ナット |
| 313BEA-UZ100 | 旋回式ストッパー付 | ウレタン車輪(熱可塑性) | 434S0E-UZ100 | 100 | 27 | 60 | 126 | M12×1.75 | 20 | 32 | 83 | ナット |
| 313BEA-UZ125 | 旋回式ストッパー付 | ウレタン車輪(熱可塑性) | 434S0E-UZ100 | 125 | 27 | 70 | 152 | M12×1.75 | 20 | 34 | 98 | ナット |
