組込時間短縮の決定版!【Eシリーズ】/小原歯車工業
2023.06.02
小原歯車工業株式会社よりブッシュ締結歯車Eシリーズの紹介です。
小原歯車工業製歯車と三木プーリ株式会社製ハイドロ方式軸締結ブッシュ
ETP-E Plusを使用した製品です。
締結の原理
チャンバー内に封入されている圧力媒体は、プレッシャースクリューの締め込みにより加圧されてスリーブ内に移行します。
この圧力媒体の加圧でスリーブは内部から圧力を受け、軸側スリーブは収縮し、歯車側スリーブは拡張し、
軸と歯車はスリーブを介して締結されます。

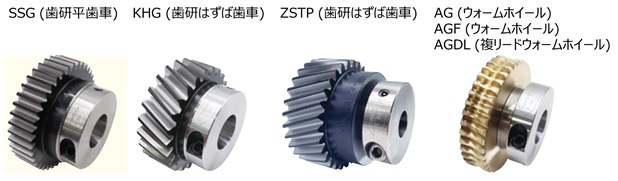

ラインナップ
SSG 歯研平歯車 (m1.5~6 歯数14~100)
KHG 歯研はすば歯車 (m1.5~3 歯数16~100)
ZSTP 歯研はすば歯車 (m2~6 歯数18~30)
AG ウォームホイール (m1.5~6 歯数20~60)
AGF ウォームホイール (m2~6 歯数20~60)
AGDL ウォームホイール (m1.5~4 歯数20~60)

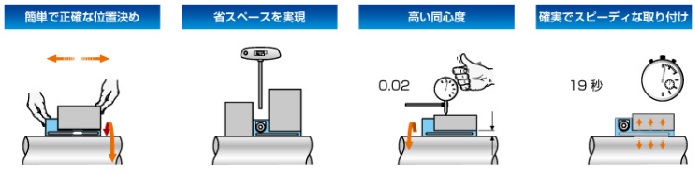

ご提案!
以下のような歯車締結でお困りの方に!
・歯車の取付時間を削減したい。
※従来のくさび方式を利用した場合、組立時間5分程度(メーカー調べ)がボルト1本19秒で簡単装着!
・歯車の組付け振れを小さくしたい。
・歯車と軸とのバックラッシを小さくしたい。
・フレッティング摩耗(軸ヤセや焼付き)による軸強度の低下を低減したい。
・位相合わせ、位置決めの簡素化をしたい。
備考
・対応個数・・・1~20個までとなります。20個を超える製品は別途お見積りさせて頂きます。
・注文方法・・・カタログ記号+E+穴径(例:SSG2-25E+穴径)
