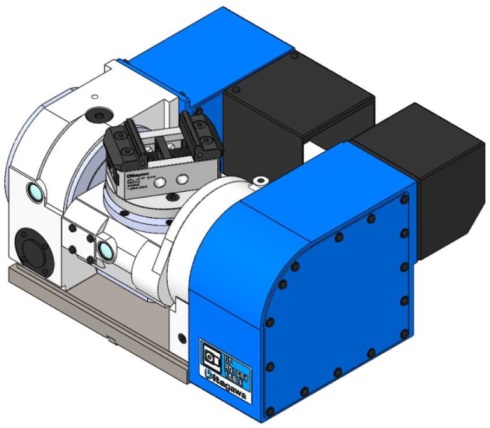

5軸センタリングバイス V75Vシリーズ のご紹介

2023.04.11

平素よりお世話になっております。


(株)北川鉄工所より、5軸センタリングバイス V75Vシリーズの紹介です。

5軸マシニングセンタでの荒加工に最適!
低床ボディで広い加工範囲と良好な刃物の寄り付きを提供します。



特徴

 最大20kNの締付力(※1)

 最小3.5mmの掴み代で素材底部を把握し5面加工

 低床ボディで広い加工範囲と良好な刃物の寄り付きを提供

 焼き入れボディが高い耐久性を実現

 オプションのコンビネーションジョーの仕上用面を使用することで、
 ±0.01mmの繰り返し精度を実現。(※2)

(※1)トルクレンチ、レンチ用ソケットは別途お求めください。
(※2) パラレルプレートを使用せずに締付した場合



用途



 機械・自動車・電子機器など
