ハンマーキャスター(平付けプレート) 640S
2023.07.03

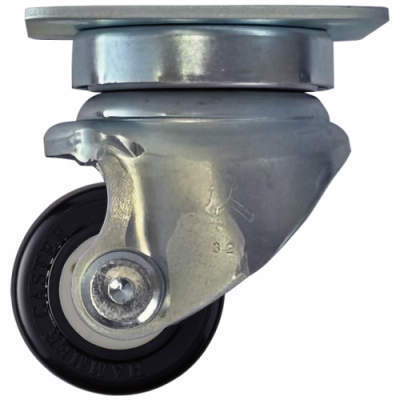

640S-NRB75
-

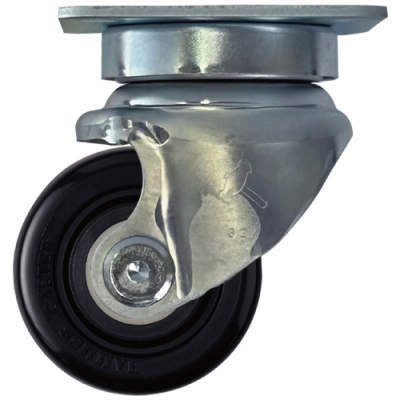

640_1S-NRB75
超タフに。省エネに。高耐久性キャスター640S
・スラストベアリングの採用で旋回耐久性が飛躍的に向上。
・重量物の搬送をはじめ、無人搬送・自立走行搬送もしっかりサポートします。
■10倍以上に向上した旋回耐久性
・垂直方向からの荷重を鋼球全体で受けるスラストベアリングを採用することで最大荷重が高まり、さらに旋回耐久性も向上しました。
■50%軽減された旋回始動力
・旋回始動力が軽くなったことで駆動エネルギーを削減。
・搬送の省力化を図りAGV・AMRなど無人搬送機の運行効率を向上させます。
詳細仕様
- 仕様
型式 | タイプ | 車輪記号 | 車輪径 D (mm) |
車輪構成 | ベアリング | 許容荷重 (daN) |
取付高 H (mm) |
取付座A×B (mm) |
取付寸法(mm) | 取付穴径P (mm) |
偏芯E (mm) |
旋回半径 (mm) |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
X×Y | X’×Y’ | ||||||||||||
640S-NRB050 | 旋回式 | NRB | 50 | ナイロン車輪 一体型 | 複列ボールベアリング | 320 | 88 | 82×82 | 63×63 | 64×64 | 8.8 | 20 | 48 |
640S-NRB065 | 旋回式 | NRB | 65 | ナイロン車輪 一体型 | 複列ボールベアリング | 320 | 98 | 82×82 | 63×63 | 64×64 | 8.8 | 22 | 58 |
640S-NRB075 | 旋回式 | NRB | 75 | ナイロン車輪 一体型 | 複列ボールベアリング | 320 | 108 | 82×82 | 63×63 | 64×64 | 8.8 | 23 | 63 |
640S-BAU050 | 旋回式 | BAU | 50 | ウレタン車輪(熱硬化性) アルミホイール | 複列ボールベアリング | 320 | 88 | 90×90 | 68×68 | 71×71 | 11 | 20 | 48 |
640S-BAU065 | 旋回式 | BAU | 65 | ウレタン車輪(熱硬化性) アルミホイール | ラジアルボールベアリング | 320 | 98 | 90×90 | 68×68 | 71×71 | 11 | 22 | 58 |
640S-BAU075 | 旋回式 | BAU | 75 | ウレタン車輪(熱硬化性) アルミホイール | ラジアルボールベアリング | 320 | 108 | 90×90 | 68×68 | 71×71 | 11 | 23 | 63 |
640S-PB050 | 旋回式 | PB | 50 | フェノール車輪 一体型 | ローラーベアリング | 320 | 88 | 82×82 | 63×63 | 64×64 | 8.8 | 20 | 48 |
640S-PB065 | 旋回式 | PB | 65 | フェノール車輪 一体型 | ローラーベアリング | 320 | 98 | 82×82 | 63×63 | 64×64 | 8.8 | 22 | 58 |
640S-PB075 | 旋回式 | PB | 75 | フェノール車輪 一体型 | ローラーベアリング | 320 | 108 | 82×82 | 63×63 | 64×64 | 8.8 | 23 | 63 |
6401S-NRB050 | 旋回式 | NRB | 50 | ナイロン車輪 一体型 | 複列ボールベアリング | 320 | 88 | 90×90 | 68×68 | 71×71 | 11 | 20 | 48 |
6401S-NRB065 | 旋回式 | NRB | 65 | ナイロン車輪 一体型 | 複列ボールベアリング | 320 | 98 | 90×90 | 68×68 | 71×71 | 11 | 22 | 58 |
6401S-NRB075 | 旋回式 | NRB | 75 | ナイロン車輪 一体型 | 複列ボールベアリング | 320 | 108 | 90×90 | 68×68 | 71×71 | 11 | 23 | 63 |
6401S-BAU050 | 旋回式 | BAU | 50 | ウレタン車輪(熱硬化性) アルミホイール | 複列ボールベアリング | 320 | 88 | 82×82 | 63×63 | 64×64 | 8.8 | 20 | 48 |
6401S-BAU065 | 旋回式 | BAU | 65 | ウレタン車輪(熱硬化性) アルミホイール | ラジアルボールベアリング | 320 | 98 | 82×82 | 63×63 | 64×64 | 8.8 | 22 | 58 |
6401S-BAU075 | 旋回式 | BAU | 75 | ウレタン車輪(熱硬化性) アルミホイール | ラジアルボールベアリング | 320 | 108 | 82×82 | 63×63 | 64×64 | 8.8 | 23 | 63 |
6401S-PB050 | 旋回式 | PB | 50 | フェノール車輪 一体型 | ローラーベアリング | 320 | 88 | 90×90 | 68×68 | 71×71 | 11 | 20 | 48 |
6401S-PB065 | 旋回式 | PB | 65 | フェノール車輪 一体型 | ローラーベアリング | 320 | 98 | 90×90 | 68×68 | 71×71 | 11 | 22 | 58 |
6401S-PB075 | 旋回式 | PB | 75 | フェノール車輪 一体型 | ローラーベアリング | 320 | 108 | 90×90 | 68×68 | 71×71 | 11 | 23 | 63 |
