精密マシンキー / セイキ製作所
2025.09.02
㈱セイキ製作所より、精密マシンキーのご紹介です。
JIS規格品よりも寸法の許容範囲が狭い、ガタつかない嵌めあいのきつい精密マシンキー
です。
・現行品のＪＩＳ公差では、
少しガタつくけどＪＩＳ公差内だから仕方ないとあきらめている
・ガタツキによってマシンキーの摩耗が起きてメンテナンスの手間が大きい
という悩みを解決します。

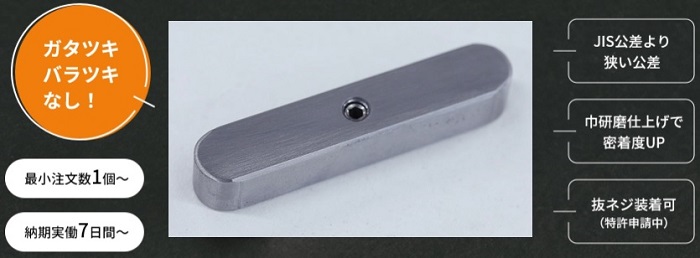

精密マシンキーの特徴
・JIS公差より狭い公差
JIS規格のマシンキーよりも狭い-0.015mmの公差上限で仕上げます。
ガタツキやバラツキがない高精度な仕上がりになっています。

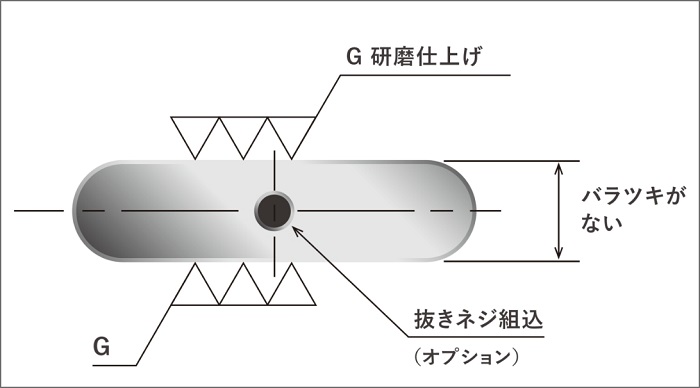

・巾研磨仕上げで密着度UP！安定した嵌めあいでガタつかない
マシンキーの巾をG研磨仕上げしているため、
真に平行になっています。
JIS規格品とはことなり平行度が優れているため、
キー溝とのはめあい密着度が高くなります。
・抜ネジ装着可（オプション） キーを傷めずに簡単に抜ける
当製品は高精度なため密着性が高いです。
反面、入れにくい、抜きにくいというデメリットもあります。
そのような利用シーンを想定して、
抜きネジ付きキー（オプション）を用意されています。

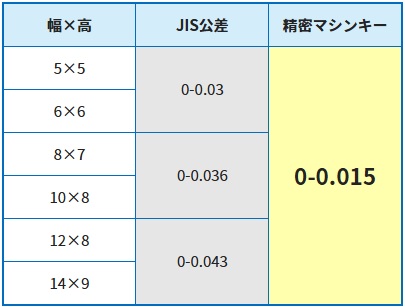

寸法図 / JIS規格との公差比較

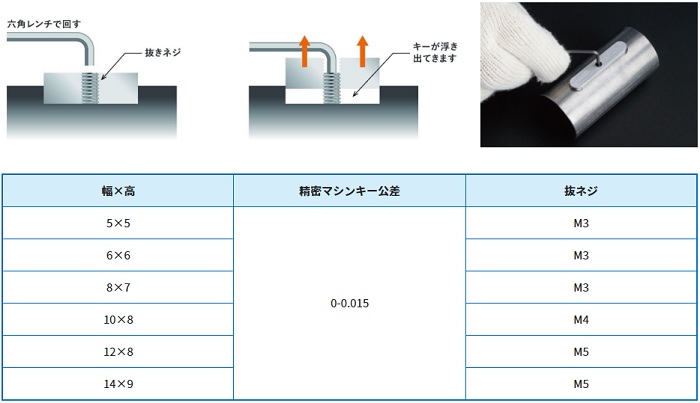

抜きネジ付きキー（オプション）着脱方法
オプションでセットできる止めネジを回すと繰り返し着脱ができます。
（抜きネジ特許申請中）
精密マシンキーの形状

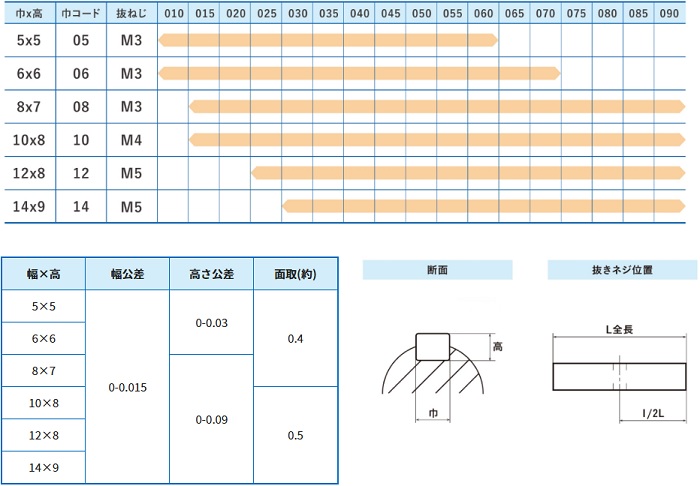

寸法表 / 長さコード
長さ50㎜→050
注文長さは1㎜単位で対応

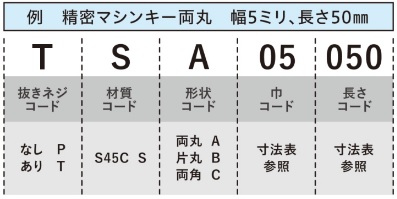

型番の構成例
型番の構成は上記例をご参照ください。
