精密位置決めテーブルTE / 日本トムソン[IKO]
2023.11.07
日本トムソン㈱より、精密位置決めテーブルTEのご紹介です。
IKO精密位置決めテーブルTEは、主要構成部品に高強度アルミニウム合金を使用し、U字形のベッドの内側にスライドテーブルを配置した構造の軽量・コンパクトな位置決めテーブルです。
送り機構には精密ボールねじを採用しており、信頼性が高く、高精度な位置決めが可能です。
直動案内部とボールねじに潤滑部品Cルーブを内蔵することで長期メンテナンスフリーを実現し、潤滑のための給油工数を削減することができます。
ボールねじのリード、モータの種類、センサ取付けなどの各種仕様が設定できるので、用途に合わせて最適な位置決めテーブルを構成することができます。
部品加工・組立・検査・搬送装置など、高い位置決め精度を必要とする装置から一般搬送分野まで幅広い用途に最適です。
製品特長

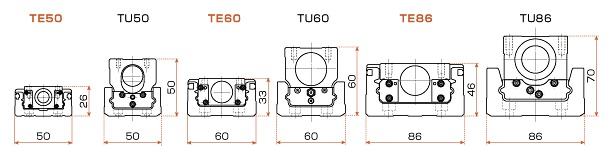

◆軽量・低断面・コンパクトサイズ

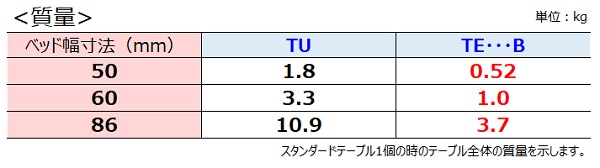

主要構成部品に高強度アルミニウム合金を使用した軽量・低断面・コンパクトな位置決めテーブルです。
◆スライドテーブルは高精度・高剛性な一体構造
スライドテーブルは直動案内機器と一体構造になっており、大径の鋼球が２条列にバランス良く配置され軌道と４点で接触する構造のため、変動荷重や複合荷重が作用する使用用途でも、高剛性で高精度な位置決めが可能です。
◆必要な機能・性能を呼び番号で指定するだけの簡単オーダー
充実したサイズバリエーションと豊富なオプション群の中から、必要な機能・性能を呼び番号で指定するだけで、簡単に用途に合わせた最適な位置決めテーブルを構成することができます。
豊富なオプション
◆スライドテーブルの形状
用途に合わせて2種類の形状から選択することができます。(スタンダードタイプ/フランジ付きタイプ)
◆スライドテーブルの個数
負荷荷重やモーメントの大きさに応じて、トラックレールに組み込むスライドテーブルの数を2個にすることができます。
◆ボールねじの種類とリード
要求される精度に応じて、転造ボールねじと研削ボールねじから選択することができます。
また、ボールねじのリードも選択できます。
◆モータ折返し仕様
テーブルの全長を短くすることで、省スペース化を図ることが可能です。
◆ブリッジカバー付き
テーブルへの異物落下防止のためブリッジカバー付き仕様を選択できます。
◆ジャバラ付きテーブル
テーブル内部への異物の侵入を防止するジャバラ付き仕様を選択できます。

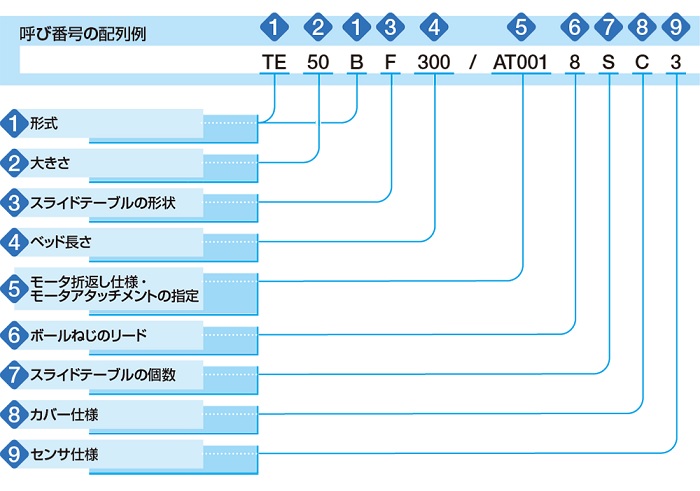

呼び番号
まとめ
精密位置決めテーブルTEは、
◆主要構成部品に高強度アルミニウム合金を使用
◆軽量・低断面・コンパクトな位置決めテーブル
◆高精度な位置決め
◆Cルーブ内蔵の長期メンテナンスフリー仕様
◆豊富なオプション
の特徴がある製品となっております。
また、今回ご紹介した以外のIKOメカトロシリーズも、長年にわたって培ってきた直動案内機器の技術と、最先端のマイクロエレクトロニクス技術の融合によって生まれた製品で、厳しい要求に応えるために、厳選された多数の優れた部品で構成されています。
中でもテーブル案内部には、超精密機械や工作機械の分野で実績のあるIKO直動案内機器が組み込まれており、その優れた性能を余すところなく発揮しています。
IKOメカトロシリーズは、各種の測定器、加工機、組立機を始め、最先端の液晶・半導体製造設備などの高性能な位置決め機構として幅広く使用され、その優れた性能が実証されています。
